Эффективная, безопасная железнодорожная инфраструктура необходима для устойчивых перевозок людей и грузов по Украине и Европе, обеспечивая надежные производственные цепочки и мобильность с низким уровнем рисков. Это конкурентоспособный вид транспорта для поездок на короткие и средние расстояния, конкурирующий с воздушным и автомобильным транспортом.
Укладка железнодорожного пути является основным процессом строительства железной дороги. Она предполагает установку шпал и рельсов, строительство основания. Укладка рельсовых путей проводится при строительстве новой магистрали, а также при реконструкции и расширении существующих железнодорожных линий.
От правильности процессов и соблюдения этапов зависит, насколько эффективным и безопасным будет движение рельсового транспорта по путям. Поэтому в Украине за тем, как укладывают рельсы, следят технические эксперты и контролирующие организации.
Основные этапы
Перед укладкой рельсовых путей проводится проверка соответствующей проектной документации и сбор информации. Это нужно, чтобы понимать ход реализации проекта укладки пути и контролировать ход этапов. Определяется площадка для разгрузки материалов. При ремонте железной дороги исследуются и определяются проблемные участки, устанавливаются повреждения и степень износа рельсов. Анализ очень важен, вплоть до сбора метеорологических и других данных, которые могут повлиять на соблюдение графика работ.
Логистическую станцию выбирают как можно ближе к месту строительства железной дороги. Здесь будет храниться весь путевой материал, необходимый для строительства железной дороги. Купить все необходимое для строительства железной дороги можно в нашей компании.
Дренаж земляного полотна — это система, которая используется для предотвращения затопления железной дороги. Земляное полотно очень легко смывается водой. Неправильные мероприятия по дренажу земляного полотна могут привести к разрушению ж/д полотна. Поэтому перед строительством основания прокладывают дренажную систему.
Следующим этапом является подготовка путевого основания, на которое будет укладываться железнодорожное полотно. Основание — это слой щебня или гравия, уложенный вокруг и под шпалами для дренажа и несущей нагрузки. Балластные машины используются для распределения и уплотнения основания для максимальной устойчивости. Процесс предусматривает профилирование, выравнивание и уплотнение подушки, по которой будет проходить трасса.
После того, как рельсовое полотно готово, происходит укладка шпал. Шпалы заносятся и равномерно расставляются друг от друга. Железнодорожные шпалы, представляющие собой поперечные балки, обеспечивают непосредственную основу для рельсов. Они поддерживают стабильную ширину колеи между рельсами и удерживают их на правильной высоте над полотном пути.

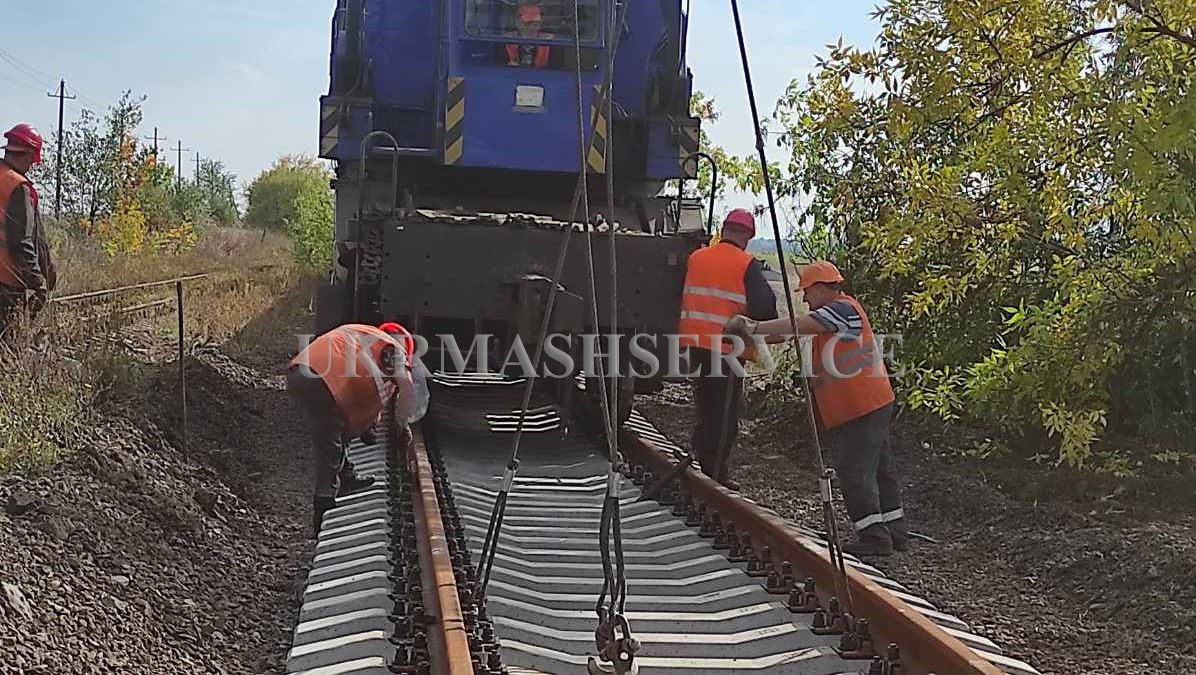

Следующий этап — укладка рельс. С помощью специализированной погрузочно-разгрузочной техники рельсы поднимаются и укладываются на шпалы в требуемом выравнивании. Два рельса пути прикреплены специальными фитингами к шпалам, чтобы удерживать их на месте. Прочное крепление рельсов к шпалам имеет решающее значение для удержания пути в правильном положении при прохождении по нему поездов.
Заключительными этапами являются выравнивание основания по горизонтали и вертикали, а также тщательная трамбовка для дальнейшей стабилизации вновь уложенной колеи. Текущее техническое обслуживание требует замены изношенных шпал и рельсов, а также выравнивания и повторной трамбовки участков, которые со временем осели.
Существует две технологии укладки ж/д путей:
- Звеньевая. В этом случае выполняется установка готовых звеньев пути, которые предварительно собирают на механизированных площадках.
- Раздельная. В этом случае все элементы верхнего пути последовательно укладываются и стыкуются в колею. Этот метод чаще применяется в Украине.
Часть работ по укладке железнодорожных путей выполняется с использованием специальной техники. Некоторые этапы и сопутствующие работы осуществляют с привлечением ручного труда. Соблюдение этапов и технологий позволяет создавать высококачественные и долговечные железнодорожные линии.
Интересный факт: Рельсовые пути могут быть постоянными или временными. Постоянные пути прокладываются для долговременного использования. Временные пути создают для перемещения рельсовой техники или вагонеток на определенном участке. Требования к укладке временных рельсов не такие строгие, как к созданию постоянного железнодорожного пути.
Ремонт магистрали
Со временем компоненты, из которых состоят железнодорожные пути, изнашиваются от постоянного удара и вибрации проходящих поездов. На стальных рельсах образуются трещины, они могут сломаться. Шпалы под ним также трескаются и раскалываются. Балласт загрязняется и не может нормально сливать воду. Если не принять меры, деградация компонентов пути может привести к поломке рельсов, снижению скорости движения поездов и небезопасным условиям. Поэтому необходимо регулярно обновлять и заменять изношенные детали.
Ремонт или модернизация железнодорожного полотна предполагает последовательную замену старых и изношенных железнодорожных путей новыми:
- Укладка ж/д путей начинается с удаления старых деревянных или бетонных шпал непосредственно под рельсами. Для этого рельсы отсоединяются от старых шпал, поднимаются и смещаются в сторону. Одновременно старые шпалы вытаскиваются, основание очищается и выравнивается, готовится к установке новых шпал. В некоторых случаях на предварительном этапе специальным оборудованием сканируют геометрию старого пути, чтобы можно было обнаружить проблемы и проложить новую магистраль в точном соответствии со спецификациями.
- Свежие железобетонные или деревянные шпалы укладывают на подготовленную балластную платформу на нужном расстоянии. После укладки всех шпал выполняют монтаж рельс, возвращая их в конечное положение. Затем они прикрепляются фиксаторами к шпалам.
Интересный факт: существуют специальные ремонтные поезда, которые медленно движутся по участку пути и ремонтируют его. Такие ремонтные поезда, двигаясь по линии, полностью выполняют все этапы, от анализа пути и демонтажа старых конструктивных элементов до восстановления и укрепления основания. Это исключает необходимость привлечения дополнительной техники. Полностью обновленное рельсовое полотно проверяется перед передачей обратно в нормальное состояние.
Благодаря объединению сложного процесса обновления путей на одной унифицированной рельсовой машине, укладка ж/д пути выполняется более эффективно, чем бригадами с отдельными машинами. Автоматизация и интеграция сводят к минимуму ручной труд, обеспечивая при этом высокое качество и долговечность пути с минимальными перебоями в железнодорожном движении.
Звеньевой способ
Раздельный способ
